TBI滾珠絲桿的定義:

滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲桿被廣泛應用于各種工業設備和精密儀器。

滾珠絲桿是工具機和精密機械上常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。滾珠絲桿又稱滾珠螺桿和滾珠絲杠。

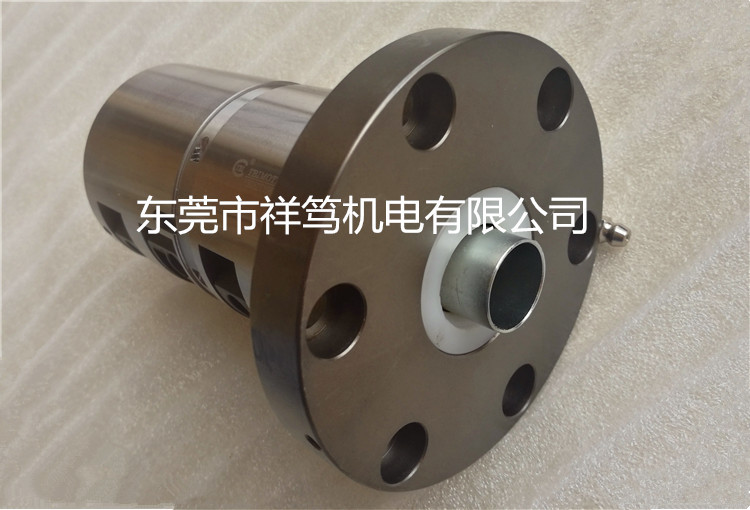

DFV1610滾珠絲桿參數
型號:DFV1610
絲桿外徑:16
導程:10
珠徑:3.175
螺母外徑:40
法蘭直徑:63
法蘭的厚度:11
螺母的長度:106
安裝孔之間的距離:51
法蘭的寬度:42
珠圈數:2.7×1
動額定負荷:1008
靜額定負荷:2161
剛性:32。

滾珠絲杠的載荷與載荷方向

    滾珠螺母是滾珠絲杠機構的核心部件。滾珠絲杠機構在運行時滾珠螺母不能承受徑向載荷或扭矩載荷，只能承受沿絲杠軸向方向的載荷，而且要注意使作用在滾珠絲杠副上的軸向載荷通過絲杠軸心，設計時不能將徑向負荷、扭矩載荷直接施加到螺母上，否則會大大縮短滾珠絲杠機構的壽命或?qū)е逻\(yùn)行不良，因?yàn)閺较蜉d荷或扭矩載荷會使絲杠發生彎曲，螺母中部分滾珠過載，從而導致傳動不平穩、精度下降、壽命急劇縮短。絲杠承受的徑向載荷主要是絲杠的自重。
