TBI滾珠絲桿的定義

TBI滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。TBI滾珠絲桿由螺母、螺桿和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，TBI滾珠絲桿被廣泛應用于各種工業設備和精密儀器。 　　TBI滾珠絲桿是工具機和精密機械上常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或?qū)⑴ぞ剞D(zhuǎn)換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。TBI滾珠絲桿又稱滾珠螺桿和滾珠絲杠。TBI滾珠絲桿又稱為：滾珠螺桿，滾珠絲杠，滾珠絲桿，導螺母。TBI滾珠絲桿精度公差：C10，C7，C5，C3，C2，C1----數字越小，精度越高。絲桿長為6米，可根據客戶需要截取所需尺寸，并加工絲桿兩端。

TBI MOTION 滾珠螺桿-外循環重負荷系列

特色

1.外循環設計，可承受重負載及高速、高進給

2.低噪音循環設計

3.無間隙，高剛性

應用

適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等

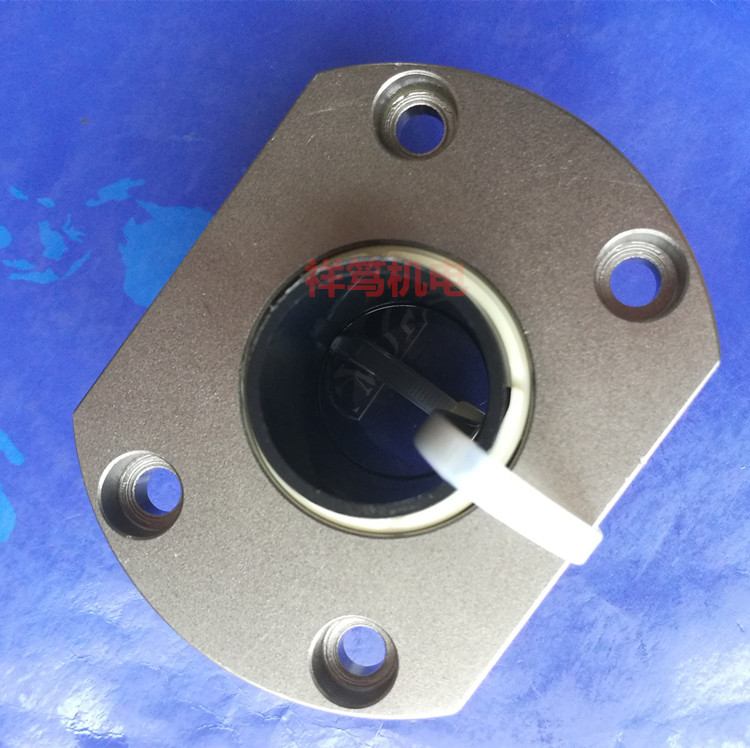

SFV3204滾珠絲桿參數
型號:SFV3204
絲桿外徑:32
導程:04
珠徑:2.381
螺母外徑:54
法蘭直徑:81
法蘭的厚度:12
螺母的長度:50
安裝孔之間的距離:67
法蘭的寬度:64
珠圈數:4.8x1
動額定負荷:1517
靜額定負荷:5806
剛性:62.

臺灣TBI滾珠絲杠安裝要注意事項:

1、絲杠套必須保持干凈及擦拭清潔。

2、不使異物進入螺母內。

3、不可任意敲打，并保持外觀不碰撞傷。

4、安裝面的表面修整及清潔要徹底。

5、合宜的公差及的校正。

6、適宜的潤滑。

7、不可將絲杠與螺母分離。

8、在絲杠兩端加裝防撞器，以避免運轉超過行程極限而損傷滾珠絲杠。
