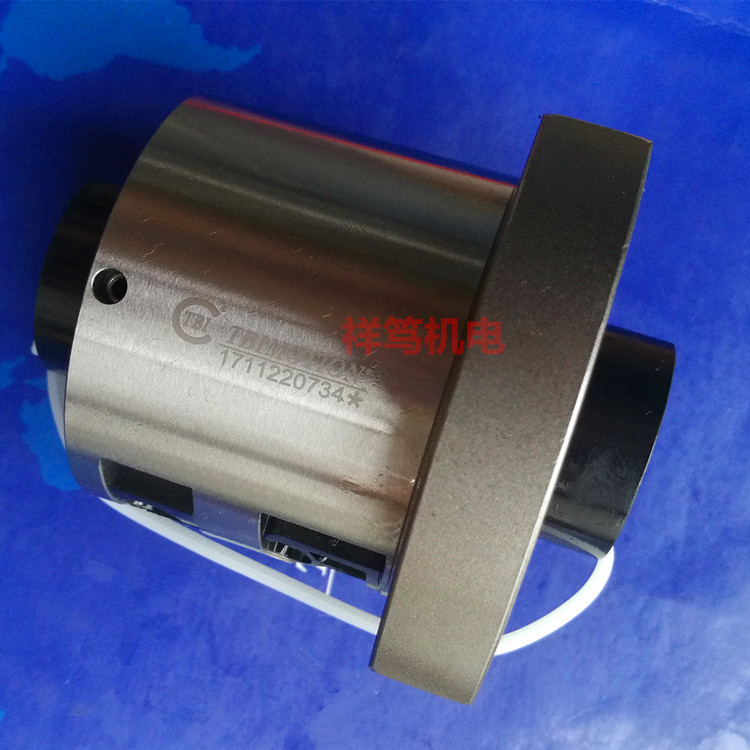

TBI MOTION 滾珠螺桿-外循環重負荷系列

特色

1.外循環設計，可承受重負載及高速、高進給

2.低噪音循環設計

3.無間隙，高剛性

應用

適用于高速化機械、精密工具機、CNC機械、產業機械、電子機械…等

SFV2010滾珠絲桿參數
型號:SFV2010
絲桿外徑:20
導程:10
珠徑:3.969
螺母外徑:46
法蘭直徑:74
法蘭的厚度:13
螺母的長度:57
安裝孔之間的距離:59
法蘭的寬度:46
珠圈數:2.7×1
動額定負荷:1518
靜額定負荷:3398
剛性:30.

長度。長度有兩個概念，一個是全長，另一個是螺紋長度。有些廠家只計算全長，但有些廠家需要提供螺紋長度。螺紋長度中也有兩個部分，一個是螺紋全長，一個是有效行程。前者是指螺紋部分的總長度，后者是指螺母直線移動的理論大長度，螺紋長度=有效行程+螺母長度+設計裕量（如果需要安裝防護罩，還要考慮防護罩壓縮后的長度，一般按防護罩長度的1／8計算）。在設計繪圖時，絲杠的全長大致可以按照一下參數累加：絲杠全長=有效行程+螺母長度+設計余量+兩端支撐長度（軸承寬度+鎖緊螺母寬度+裕量）+動力輸入連接長度（如果使用聯軸器則大致是聯軸器長度的一半+裕量）。特別需要注意的是，如果你的長度超長（大于3米）或長徑比很大（大于70），可事先咨詢廠家銷售人員可否生產，總體的情況是，國內廠家常規品大于長度3米，特殊品16米，國外廠家常規品6米，特殊品22米。當然不是說國內廠家就不能生產更長的，只是定制品的價格比較離譜。推薦：長度盡量選6米以下，超過的用齒輪齒條更劃算了。

螺母形式。各廠家的產品樣本上都會有很多種螺母形式，一般型號中的前幾個字母即表示螺母形式。按法蘭形式分大約有圓法蘭、單切邊法蘭、雙切邊法蘭和無法蘭幾種。按螺母長度分有單螺母和雙螺母（注意，單螺母和雙螺母沒有負載和剛性差異，單螺母和雙螺母的主要差異是后者可以調整預壓而前者不能，另外后者的價格和長度大致均是前者的2倍）。在安裝尺寸和性能允許的情況下，設計者在選用時應盡量選擇常規形式，以避免維護時備件的貨期問題。推薦：頻繁動作、高精度維持場合選雙螺母，其他場合選雙且邊單螺母。推薦：螺母形式盡量選內循環雙切邊法蘭單螺母。
